Autodesk AutoCAD Plant 3D eszközkészlet használata

AutoCAD Plant 3D eszközkészlet

Az üzemtervezési célokra készült, iparág-specifikus eszközkészlettel létrehozhatsz P&ID terveket, 3D modelleket, illetve kiemelheted a csövezés ortografikus és izometrikus ábrázolásait.

Az eszközkétlet szolgáltatásait 3 csoportba soroljuk.

• P&ID tervek létrehozása
• 3D modellek készítése
• Csővezetékek dokumentációja

A Plant 3D eszközkészlet szolgáltatásai

1. P&ID tervek létrehozásához használt szolgáltatások

a, Gyors P&ID-rajzolás

A helyi AutoCAD-parancsok megkönnyítik a P&ID tervek vázlatolását. Ez a munkafolyamat leírja, hogyan kell megtervezni egy P&ID rajzot. Amikor komponenseket és vonalakat helyez el a P&ID rajzaiban, minden összetevő olyan adatokat tartalmaz, amelyek az Adatkezelőhöz kapcsolódnak. Az Adatkezelőben megtekintheti az adatjelentéseket, exportálhatja azokat táblázatba vagy vesszővel tagolt értékek (CSV) fájlba, és visszaimportálhatja a programba.

• Alkatrész vagy vonal hozzáadása egy P&ID rajzhoz
• Fúvókák hozzáadása a rajzhoz
• Szabályozószelepekkel való munkavégzés P&ID rajzon
• Oldalon kívüli csatlakozó csatlakoztatása egy vonalszakaszhoz
• A címkékkel való munkához
• A megjegyzésekkel való munkavégzés
• A P&ID projektrajzok érvényesítéséhez

b, Az iparágban szabványos szimbólumkönyvtárak a plant 3D eszközkészletben

A Plant 3D eszközkészlet szabványos szimbólumkönyvtárakat tartalmaz az eszközpalettákon. A PIP, az ISA, az ISO/DIN és a JIS szabvány támogatott. Különféle típusú alkatrészek (például szivattyúk, tartályok és szelepek) és vezetékek (például csővezetékek és jelvezetékek) kombinálásával dinamikus P&ID rajzot hozhatsz létre, amelyből adatjelentéseket készíthetsz. Minden P&ID komponenshez és sorhoz hozzárendelt rétegnév, szín, méretezési tényező, címkézési viselkedés és egyéb tulajdonságok vannak beállítva, amelyek a projekt részeként vannak beállítva, így nem kell minden alkalommal hozzárendelned a tulajdonságokat, amikor egy komponenst vagy sort készítesz a projektben.

A P&ID összetevők:

• Berendezések (például szivattyúk, tartályok és edények)
• Fúvókák (például karimás vagy áramlásos)
• Műszerek (például vezérlőszelepek, áramlásmérők és műszerbuborékok)
• Beépített alkatrészek (például szelepek és reduktorok)
• Nem mérnöki elemek (például csatlakozók, áramlási nyilak és egyéb olyan elemek, amelyek a rajzon vannak elhelyezve, de nem tartalmaznak jelentendő adatokat)

A P&ID sematikus sorok:

• Csővezetékek (például elsődleges vezetékszakaszok, másodlagos vezetékszakaszok és köpenyes csőszakaszok)
• Jelzővezetékek (például elektromos, hidraulikus és pneumatikus)

A termék egy sor alkatrész- és vonalszimbólumot tartalmaz, amelyek a P&ID ipari szabványokon, a PIP-en (folyamatipari gyakorlatok), az ISA-n (Amerikai Műszertársaság), az ISO-n (Nemzetközi Szabványügyi Szervezet), a DIN-en (Deutsches Institut Fur Normung e. V) alapulnak. . ), és a JIS (japán ipari szabványok).

A P&ID eszközpaletta a P&ID rajzok létrehozásához és dokumentálásához használt szimbólumok vagy összetevők és vonalak vizuális könyvtárát biztosítja.

Tipp: A saját összetevők és vonalak létrehozása helyett használd az alapértelmezett vagy az adminisztrátor által biztosított szimbólumokat. Ekkor biztos lehetsz abban, hogy a szimbólumok megfelelnek a vállalati szabványoknak.

Ha egy AutoCAD objektumot szeretnél használni a P&ID rajzban, akkor az AutoCAD objektumot P&ID komponenssé vagy vonallá tudod alakítani.

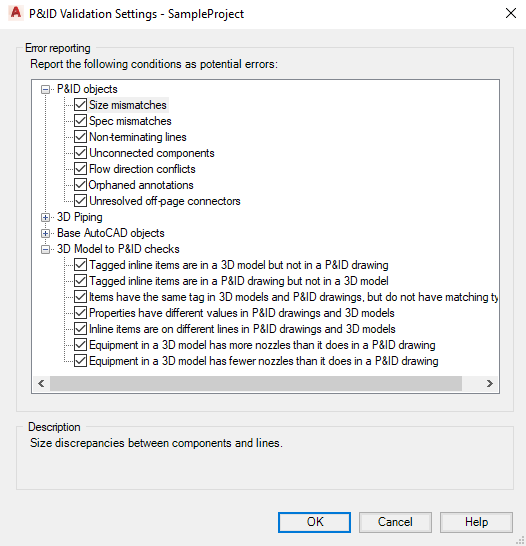

c, Adatérvényesítés

A lehetséges hibák gyorsan felderíthetők a P&ID tervek adategyezés szempontjából való vizsgálatával a felhasználó által meghatározott szabályok alapján. A gyakori hibákat kiszűrheted, ha rendszeresen ellenőrzöd munkádat. Minden projekthez meg kell adnod az érvényesítés futtatásakor megjelölt hibatípusokat. Az érvényesítés futtatása kijavíthatja vagy figyelmen kívül hagyhatja az észlelt hibákat. Érvényesítheted a 3D-s modellt, hogy megbizonyosodj arról, hogy szinkronizálva van-e a kapcsolódó P&ID rajzzal.

d, Csapatok együttműködése a Pland 3D-vel

A projektcsapatok együttműködhetnek az üzemtervezési modelleken, és folyamatosan biztosíthatja a megfelelőségi követelményeket – mindezt felhőalapú, közös adatkörnyezetben.

Tervezési együttműködés: Kezeld az építőmérnöki, épülettervezési és multidiszciplináris adatokat projektalapú munkafolyamatok segítségével egyetlen környezetben

Projekt sablonok: Egyszerűsítsd a projektbeállítást, projekt sablonban beállíthatod a fájlokat, problémákat, űrlapokat és szerepköröket

Projekt nyomon követése: Könnyen megtekintheted a megosztott tervezési csomagok dátumait és tartalmát, és kezelheted a multidiszciplináris projektek adatcseréjét

2. 3D modellezéshez használt eszközök

a, Gyors üzemmodellezés 3D-ben

Gyorsan hozhatsz létre 3D üzemmodelleket a parametrikus berendezésmodellezés, a szerkezetiacél-könyvtárak és az iparági szabványoknak megfelelő csővezeték-katalógusokat alkalmazó, projektspecifikus csővezeték-specifikációk használatával.

b, Parametrikus berendezéssablonok

Parametrikus sablonok létrehozásával és szerkesztésével gyorsabban hozhatsz létre üzemelrendezési vázlatokat.

c, Szerkezetmodellezés

Az AISC, a CISC és a DIN iparági szabványnak megfelelő acélszelvények felhasználásával szerkezeteket, lépcsőket, létrákat és korlátokat hozhatsz létre a Pland 3D segítségével.

Szerkezeti objektumok:

• strukturális tagok
• korlátok
• létrák
• lépcsők
• tányérok

d, Projektspecifikus csővezeték-specifikációk létrehozása

A Spec Editor segítségével specifikációkat hozhatsz létre. A csővezeték-specifikációk a projektre vonatkozó követelményeknek megfelelően testreszabhatók. Az iparági szabványnak megfelelő, illetve testre szabott részegységek egyaránt alkalmazhatók.

Hozzáadhatsz alkatrészeket a specifikációs laphoz, és felhasználhatod az AutoCAD Plant 3D eszközkészletében a csövek elvezetéséhez.

3. Csővezetékek dokumentálása az AutoCAD Plant 3D-ben

a, Ortografikus csövezési rajzok létrehozása és szerkesztése

Közvetlenül a 3D modellből emelhetjük ki az ortografikus csövezési rajzokat, és a 3D modellel együtt frissíthetjük azokat. Könnyedén tudjuk módosítani, vagy átnevezni az ortografikus nézetet.

b, Izometrikus csövezési tervek automatikus készítése

Közvetlenül a 3D modellből készíthetünk izometrikus csövezési rajzokat. Létrehozhatunk quick és production izumetrikus rajzokat is. Az izometrikus rajzok létrehozásának folyamata hasonló, akár helyi rajzon, akár a BIM 360 Design felhőjében készülnek.

c, Automatikus, projektspecifikus jelentések

A projektjelentési formátumok meghatározása után az adatok kitöltése automatikusan történik közvetlenül a 3D modellből.

A jelentések készítésére két lehetőség van: használhatjuk az Adatkezelőt vagy a Jelentéskészítőt. Az Adatkezelő segítségével gyorsjelentéseket készíthetünk és exportálhatunk a Microsoft Excelbe. A jelentések formázásához használjuk az Excel lehetőségeit. A Jelentéskészítő segítségével formázott darabjegyzékeket (Bill Of Materials), anyaglistákat vagy egyéb olyan listákat hozhatunk létre, amelyek összegzést és komponensszámot igényelnek.

d, Épületinformáció-modellezési dokumentáció

A Plant 3D kollaborációs eszközével más szakágakkal együttműködve hozhatunk létre épületinformáció-modelleket az üzemhez. Használjuk hozzá a Kollaborációs panelt.

Tehát Plant 3D eszközkészlet segíti a tervezési munkák gyorsabb kivitelezését az AutoCAD egy magasabb fokú használatát

Specifikációvezérelt 3D csövek, berendezések és szerkezetek létrehozása és módosítása

Mérnöki adatok kezelése, beleértve a mérnöki adatok lekérdezését, módosítását és hozzáadását. Anyagjegyzék (BOM) készítése, beleértve a számításokat

Csővezeték izometrikus rajzok készítése

2D csővezeték ortográfiai rajzok készítése

Csővezetékek specifikációi és katalóguskezelés
