Vonal megjelenítési problémák az AutoCAD-ben és megoldásuk

A vonalmegjelenítési problémák gyakoriak az AutoCAD rendszerben, ahol a választott vonaltípus nem jelenik meg megfelelően az elrendezésekben. Ennek számos oka lehet, beleértve a rossz vonaltípus kiválasztását vagy a kiválasztott vonaltípusok méretét. Bemutatok néhány megoldást és beállítást, amelyek segítenek kezelni ezeket a problémákat, beleértve a vonalvastagság beállítását, a vonaltípus léptékének módosítását és a rendszerváltozók alkalmazását.

Mi az a vonalpítus?

A vonaltípus egy objektumnak az AutoCAD rendszerben adott vizuális jellemzőire utal. Számos vonaltípus létezik, köztük a folyamatos (continous), a szaggatott és a pontozott. A vonaltípuson kívül az AutoCAD lehetővé teszi a lépték meghatározását is, így az egyes geometriai összetevők méretének meghatározását is.

Nem szokatlan azonban olyan helyzet, amikor a vonaltípus nem jelenik meg az elrendezésekben megfelelően. Ez a jelenség több okból következik be. Először is lehet, hogy rossz vonaltípust választottál. Vagy a kiválasztott vonaltípusok túl nagyok.

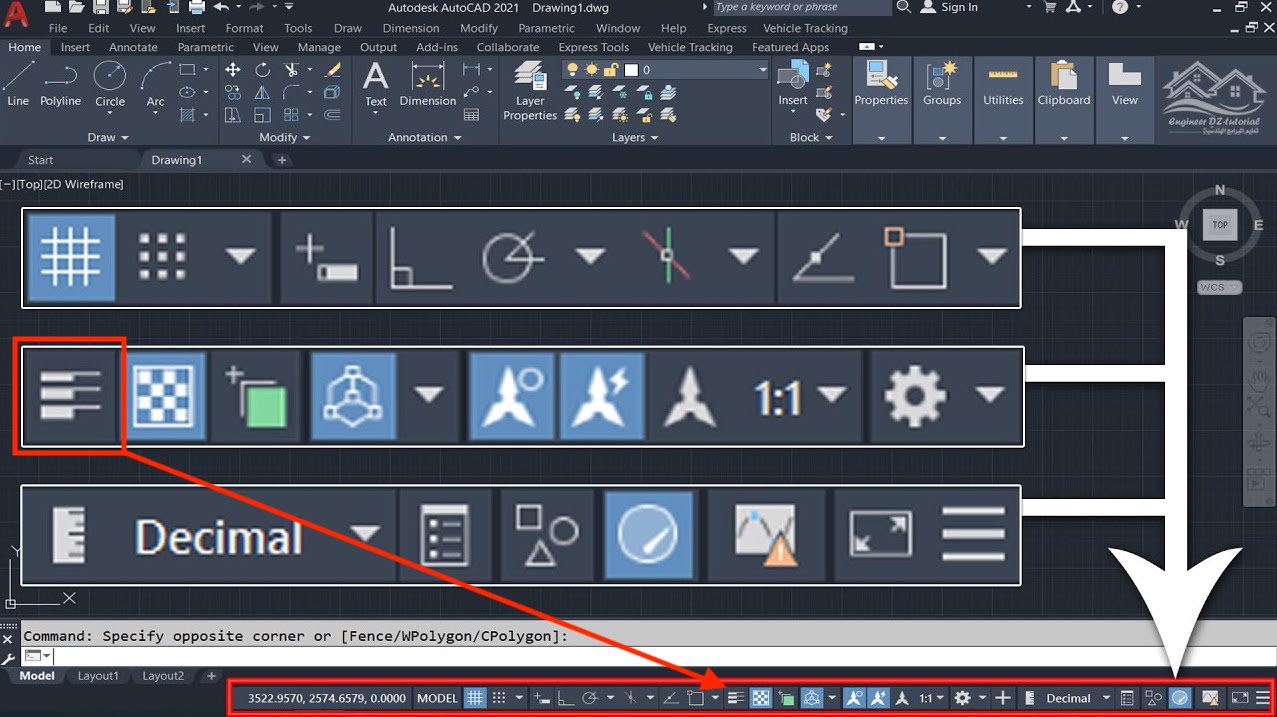

Először is győződj meg róla, hogy a vonalvastagság megjelenítése be van kapcsolva! Ezt az állapotsoron található VONALVASTAGSÁG gombbal tudod-ki be kapcsolni. Ha nem látod ezt a gombot, akkor pedig az állapotsor testreszabásával állítsd láthatóvá a gombot!

Lépték módosítása

VTLÉPTÉK: A parancs segítségével a modelltérben megrajzolt egyes vonalak vonaltípus léptékét módosíthatod.

A vonaltípus megjelenésének módosítása

LTSCALE: A vonaltípus-definíciókban a kötőjelek specifikációi rajzi egységekben vannak megadva. Az LTSCALE rendszerváltozó a globális vonaltípus léptéktényezőjének szabályozására szolgál a rajzban. Ennek a léptéktényezőnek a megváltoztatásával a vonaltípusok megjelenése is megváltozik a rajzon. Például az 1-es LTSCALE beállítás azt jelenti, hogy a vonaltípus-definícióban megadott kötőjel-hossz közvetlenül rajzi egységként kerül beolvasásra. Ha az LTSCALE rendszerváltozót pl. 10-re változtatjuk, a vonal a skála tízszeresére. A rajz elrendezésben történő megtekintésekor figyelembe kell venni a nézetablak léptékét, hogy a vonaltípus helyesen jelenjen meg. Például a modelltérben 1-es LTSCALE beállítással megrajzolt szaggatott vonal 12,7 egység hosszúságú lesz, 6,35 egységnyi hézaggal. Ha olyan elrendezésre váltasz, amely 1:10 méretarányú nézetablakot tartalmaz, a nézetablakon belül minden 10-szer kicsinyítve lesz, beleértve a vonaltípust is.

Vonaltípus méretezése nagyítási tényezőkkel

PSLTSCALE: Ha egy rajzot egy elrendezésben tekintesz meg, a vonalak a nézetablak méretezési tényezőjéhez viszonyítva jelennek meg. A PSLTSCALE rendszerváltozó beállítása lehetővé teszi ugyanazt a vonaltípus-méretezést a különböző nagyítási tényezőkkel megjelenített objektumoknál egy elrendezésben és egy elrendezési nézetablakban.

Például, ha a PLSLTSCALE értéke 1 (alapértelmezett), állítsd az aktuális vonaltípust szaggatottra, majd rajzolj egy vonalat a papírtér-elrendezésben. Az elrendezésben hozz létre egy nézetablakot 1x-es nagyítási tényezővel, tedd aktuálissá az elrendezést, majd rajzolj egy vonalat ugyanazzal a szaggatott vonaltípussal. A szaggatott vonalaknak azonosnak kell lenniük. Miután az e nézetablak nagyítási tényezőjét 2-szeresre módosítottad, az elrendezésben a szaggatott vonal és az elrendezés nézetablakában a szaggatott vonal vonaltípus-méretezése ugyanaz lesz, függetlenül a nagyítási tényező különbségétől.

Összegezve

Az első lépés a vonalvastagság bekapcsolása és az állapotsor testreszabása, hogy látható legyen a vonalvastagság gomb. A LTSCALE és a PSLTSCALE rendszerváltozók lehetővé teszik a vonaltípus léptékének és méretezésének beállítását. Ezek az opciók segítenek abban, hogy a vonaltípusok megfelelően jelenjenek meg az elrendezésekben és a nézetablakokban.
